«Призраки» в камере сгорания: почему котел видит пламя, которого нет?
Ситуация: отопительный прибор находится в режиме ожидания. Горелка отключена, вентилятор не вращается, но на экране неожиданно загорается аварийный код — например, E35, F27 или перечеркнутый огонек. Система намертво блокируется. Столкнувшись с этим, вы имеете дело с «паразитным пламенем». Электроника ошибочно считывает сигнал огня в пустой камере при запертом газовом клапане. Защитные алгоритмы тут же отключают устройство, предотвращая возможную аварию. Однако в реальности сбоит сама электрика, механизмы работы которой описаны ниже.
Процесс ионизации и «с чем его едят».

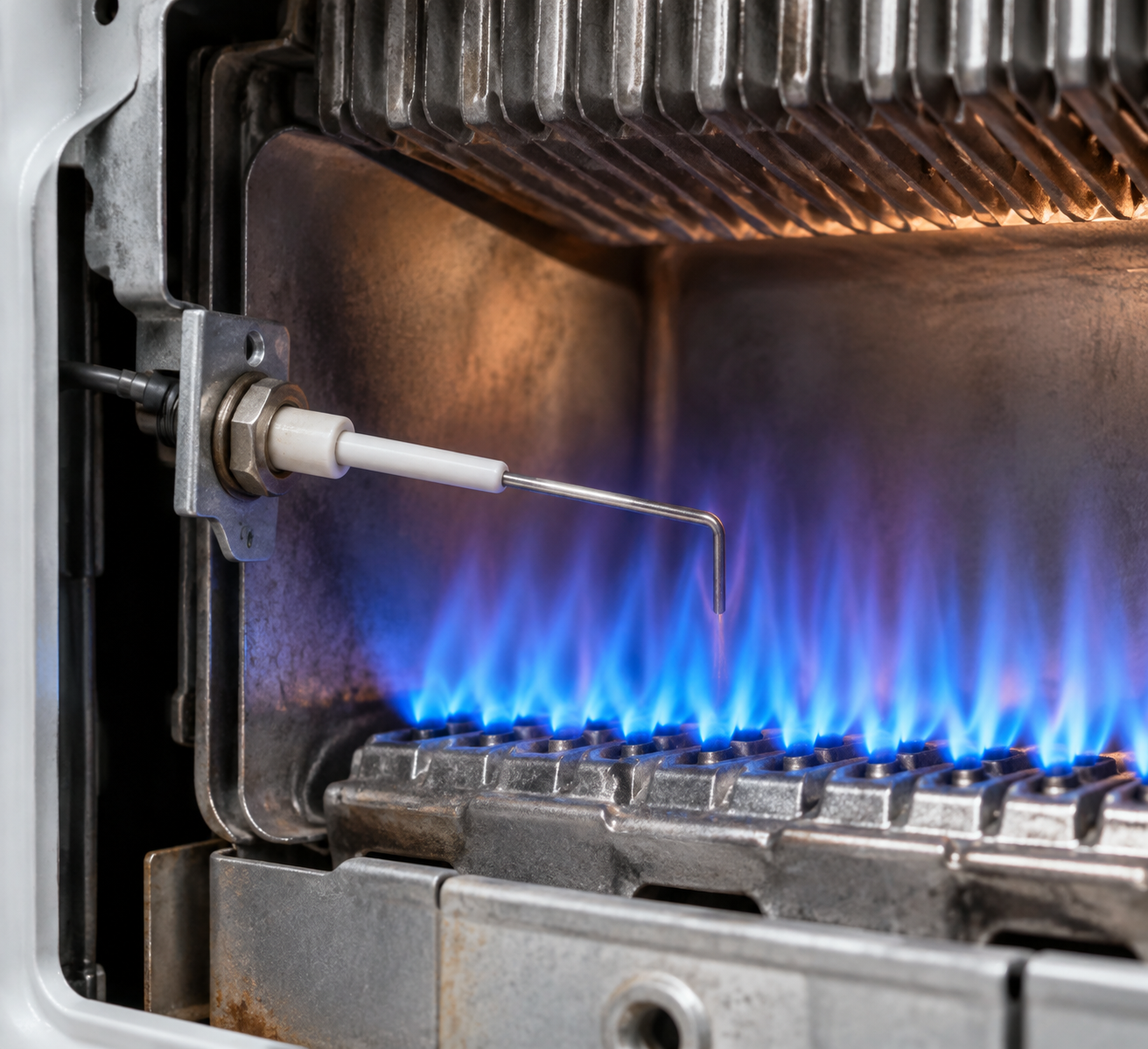

Чтобы разобраться в природе этого сбоя, важно понять принцип контроля факела. Большинство современных котлов используют ионизационный метод. Горящий газ работает как проводник электричества. На специальный электрод подается переменное напряжение, а огненный поток превращает его в постоянный ток, пропуская заряды только в одном направлении (принцип диодного выпрямления). Электроника фиксирует этот слабый ток и подтверждает стабильную работу. Эффект «паразитного пламени» означает, что плата регистрирует этот электрический сигнал до команды на розжиг.
Чек-лист по поиску причин «паразитного пламени»
Исключите замену газового клапана и проверьте следующие узлы по цепочке:
1. Очистите керамику электрода от нагара, влаги и пыли, которые замыкают цепь на массу и имитируют сигнал горения.
2. Убедитесь в наличии правильного заземления. Внешние наводки и блуждающие токи часто сбивают автоматику.
3. Проверьте детали контроллера на плате управления (особенно конденсаторы и оптроны в цепи съема сигнала).
4. Локальный пробой изоляции высоковольтного блока создает электрический шум, обманывающий электронику.
Как исправить положение: алгоритм ремонта
Первым делом обслужите датчик: удалите нагар с керамики спиртом или мелким абразивом. Если ошибка повторяется, проверьте напряжение в паре «ноль — земля» в точке питания. Безопасный порог — до 1–2 Вольт. Скачки выше 10–20 Вольт разрушительны для электроники и требуют немедленного вмешательства.
На нашем сайте собрано всё необходимое для профессионального монтажа и защиты отопительной техники. Мы поможем укомплектовать котельную фирменными датчиками контроля пламени, диэлектрическими вставками и стабилизаторами с гальванической развязкой для защиты от блуждающих токов.
Ошибка «паразитного пламени» — это последнее предупреждение от автоматики безопасности. Обезопасьте свой дом до того, как сетевые помехи выведут из строя дорогой прибор. Оставляйте заявку на нашем сайте, и наши специалисты подберут идеальный комплект защиты.
