Погодозависимая автоматика котла: диагностика внешнего датчика температуры и корректировка отопительных кривых
Нынешние газовые котлы давно переросли уровень простых нагревателей с помпой — теперь это полноценные компьютеры, запрограммированные на предельную экономию. Опция погодозависимого регулирования считается одной из самых полезных интеллектуальных функций. Она призвана создавать безупречный комфорт: автоматика отслеживает похолодание за окном и самостоятельно, без вашего участия, повышает нагрев радиаторов. Но как быть, если эта умная система начинает давать неверные команды?
Представьте: среди ночи вы просыпаетесь от удушающей жары или, наоборот, от пронизывающего холода, хотя погода на улице не менялась. При этом на экране котла нет никаких аварийных кодов — прибор работает штатно, но при этом бесполезно расходует лишнее топливо или заставляет вашу семью мерзнуть. В девяти случаях из десяти виновником этого климатического хаоса становится крошечный и недорогой элемент, протестировать который сможет каждый.
Как автоматика управляет климатом: физика процесса

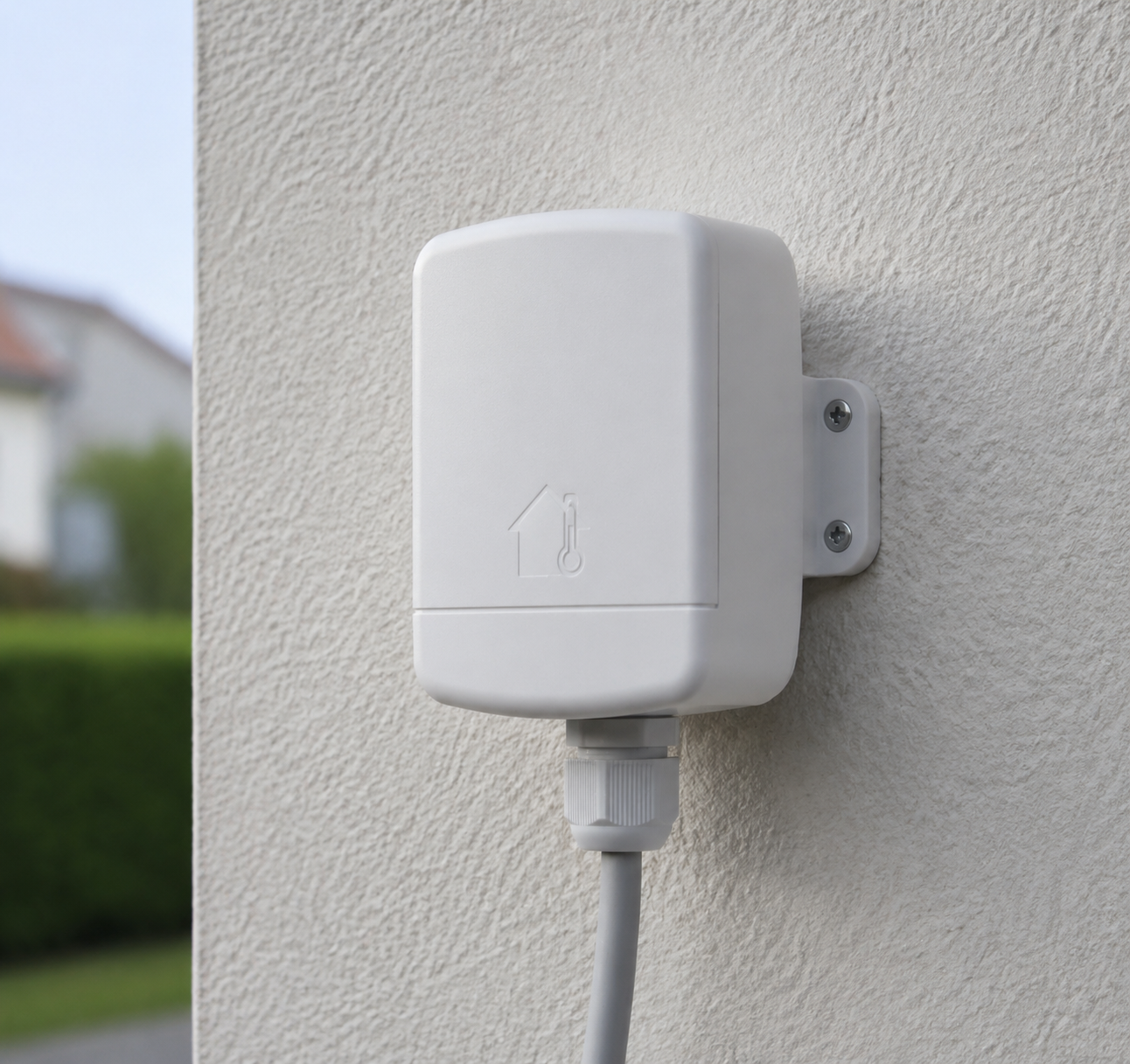

Основой погодозависимой системы является уличный термодатчик. Внутри него скрыт NTC-резистор — полупроводниковый компонент, электрическое сопротивление которого напрямую привязано к температуре за окном. Плата управления котла регулярно измеряет это сопротивление и по специальному графику (кривой отопления или K-factor) определяет, насколько сильно нужно нагреть воду в системе.
Кривая отопления — это заложенный в память прибора график зависимости двух величин. Например, согласно графику, при -10 °C на улице температура подачи в батареи должна составлять 60 °C. Если датчик поврежден и начинает отправлять искаженные данные, вся цепочка расчетов электроники рушится.
Где искать причину сбоя: три главных фактора
Если погодозависимая система котла начала лгать, проблема почти всегда кроется в одной из следующих причин:
1. Поскольку датчик закреплен на фасаде, уличная влага и сырость со временем окисляют его клеммы. Из-за плохого соединения сопротивление цепи искусственно растет. Автоматика воспринимает это как сигнал о лютом морозе и выводит котел на пиковую мощность, перегревая здание.
2. Полупроводниковое наполнение датчика со временем изнашивается и теряет точность. Его показатели перестают соответствовать заводской таблице сопротивлений, из-за чего котел начинает работать непредсказуемо.
3. Монтаж прибора на солнечной стене или вблизи выходящей трубы дымохода приводит к тому, что датчик фиксирует тепло (+25 °C) при реальном зимнем минусе за окном. Котел просто отказывается включаться на обогрев, полагая, что на улице лето.
Пошаговый алгоритм диагностики наружного датчика
Чтобы проверить работу автоматики своими силами, возьмите мультиметр и найдите таблицу номиналов сопротивления для вашей модели котла. Дальнейшие действия делятся на три простых шага:
1. Отсоедините провода уличного термодатчика от клеммной колодки платы. Включите на тестере режим измерения сопротивления (в кОм) и приложите щупы к контактам.
2. Узнайте точную температуру на улице и загляните в таблицу. Например, исправный датчик типа 10 кОм при 0 °C должен выдавать параметры в районе 32–35 кОм. Если мультиметр показывает аномальные 5 кОм или 150 кОм, деталь подлежит утилизации.
3. Если датчик исправен, прозвоните весь кабель от котла до фасада здания. Провод мог перебиться, сгнить от влаги или замкнуть.
Как правильно настроить график зависимости (коэффициент К)
Если проверка показала, что уличный датчик полностью исправен, но автоматика все равно работает со сбоями, причина кроется в неверно выбранной кривой отопления.
Отрегулировать этот параметр можно по двум простым ориентирам:
1. График отопления слишком пологий и котлу не хватает мощности. Переведите систему на траекторию с более крутым наклоном — увеличьте значение коэффициента К.
2. Котел избыточно нагревает теплоноситель, когда на улице тепло. Сделайте наклон кривой более плавным — уменьшите коэффициент К на панели управления.
Как вернуть уют в дом и перестать переплачивать за газ
Наружный термодатчик — это не роскошь, а реальный способ сократить расходы на отопление до 15–20%, полностью окупив деталь за пару сезонов. Если система погодозависимого контроля вышла из строя, не стоит превращать умный котел в обычный ручной кипятильник.
