Котел путает градусы? Быстрый способ вычислить неисправный датчик температуры NTC обычным тестером за пять минут.
Котел путает градусы? Быстрый способ вычислить неисправный датчик температуры NTC обычным тестером за пять минут.
Что делать, если котел перестал держать заданный температурный режим — выдает кипяток на минимуме или еле греет батареи на максимуме? Если при этом система не уходит в ошибку, проверьте датчик температуры NTC. Именно эти детали служат «рецепторами» оборудования. Со временем их внутреннее сопротивление меняется, из-за чего они начинают некорректно отображать реальный нагрев и "путать"плату управления.
Принцип работы NTC-датчика:
По своей сути этот элемент является терморезистором. Его главная особенность заключается в том, что при повышении температуры его внутреннее сопротивление пропорционально снижается. Электронная плата постоянно измеряет это сопротивление и на основе полученных данных вычисляет точную температуру теплоносителя. Однако со временем материалы датчика стареют, и его заводские параметры искажаются. В результате плата получает неверный сигнал: например, она «думает», что вода уже нагрелась до максимума, и отключает горелку, хотя радиаторы на самом деле едва теплые.
Самостоятельная проверка термодатчика:
Для проведения диагностики вам потребуется самый простой цифровой тестер (мультиметр). Процесс выглядит следующим образом:
1. Обесточьте оборудование. В целях безопасности полностью отключите газовый котел от электрической сети.

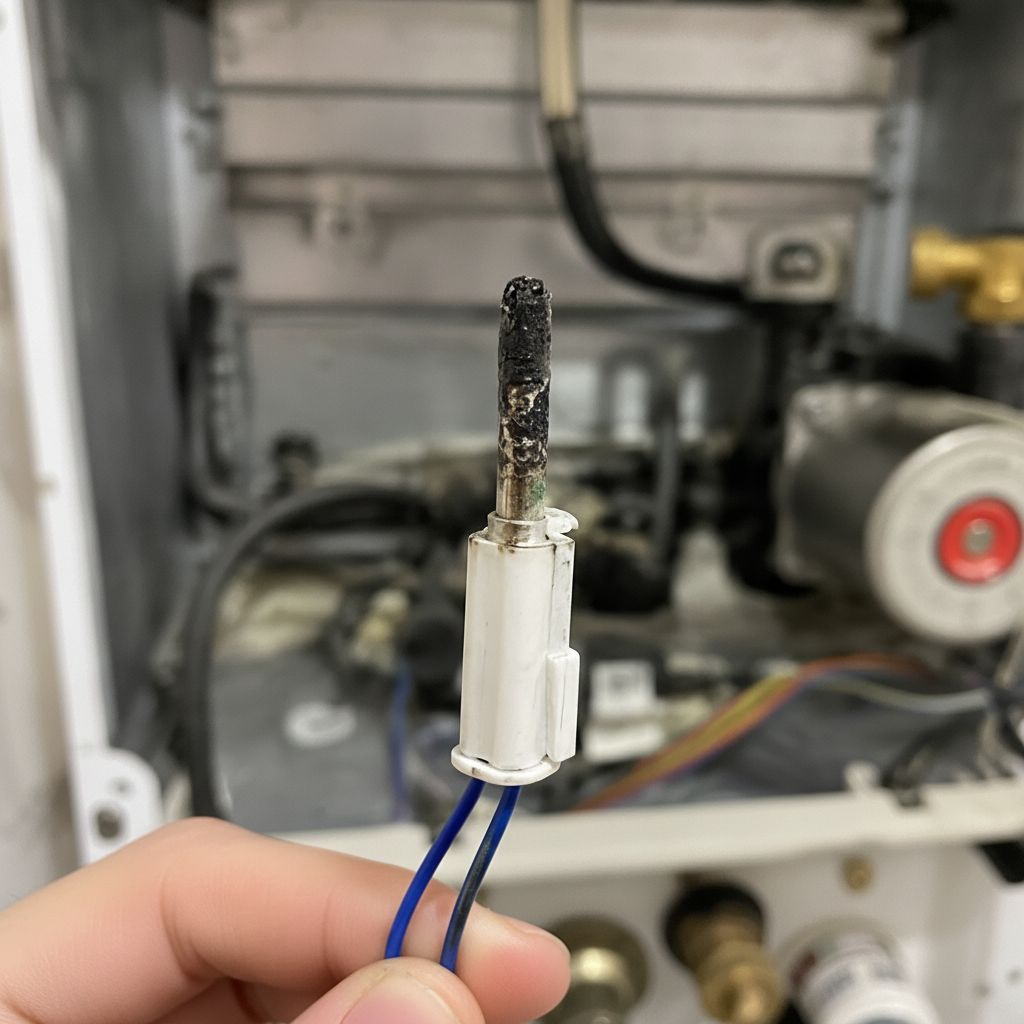

2. Локализуйте деталь. Найдите нужный датчик в корпусе котла — чаще всего он либо вкручен непосредственно в гильзу трубопровода (погружной), либо зафиксирован на нем специальной клипсой (накладной).
3. Отсоедините клеммы. Аккуратно снимите питающие провода с контактов терморезистора.
4. Настройте прибор. Переведите ручку мультиметра в положение измерения сопротивления (выберите диапазон до 20 кОм).
5. Снимите показания. Прикоснитесь щупами к контактам элемента. Если в помещении около 20–25 °C, исправный датчик для большинства популярных марок (включая Baxi, Vaillant или Ariston) выдаст значение в районе 10 кОм. Для некоторых линеек Immergas нормальным будет показатель около 5 кОм. Значения приведены для 25 градусов Цельсия.
6. Проверьте динамику. Зажмите датчик в ладони или слегка прогрейте его бытовым феном. На дисплее тестера цифры должны начать плавно уменьшаться.
7. Оцените результат. Если на экране загорелась единица (сигнализирует об обрыве цепи) или глухой ноль (короткое замыкание) — деталь полностью вышла из строя.
Решение проблемы за копейки и пару минут
Отличная новость: датчик NTC стоит недорого, а его замена не требует профессиональных навыков. Если у вас установлена накладная модель — на всё уйдёт 2 минуты. Если погружная — около 10 минут, так как придется слить воду из блока котла.
Держите запасной комплект под рукой!
Эти маленькие элементы чаще всего ломаются без видимых причин именно в пик зимних холодов. Не рискуйте теплом в доме. Зайдите в наш каталог прямо сейчас и закажите комплект датчиков (для отопления + для ГВС) про запас. Пусть они лежат в вашей домашней аптечке для запчастей. Мы предлагаем только сертифицированные и максимально точные датчики, которые идеально держат заводские параметры и никогда не «врут» плате управления!
