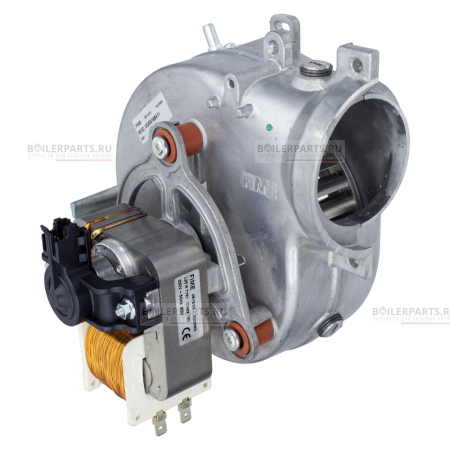

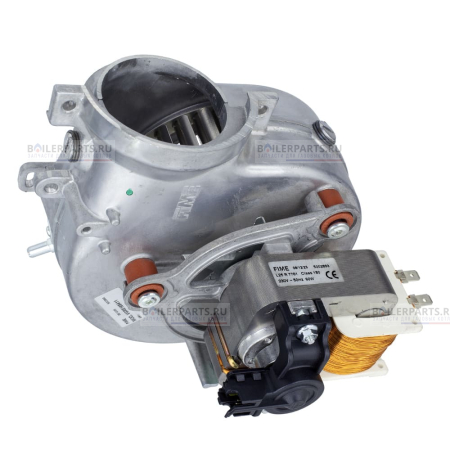

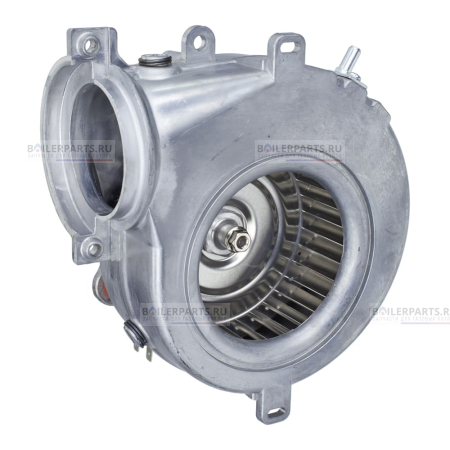

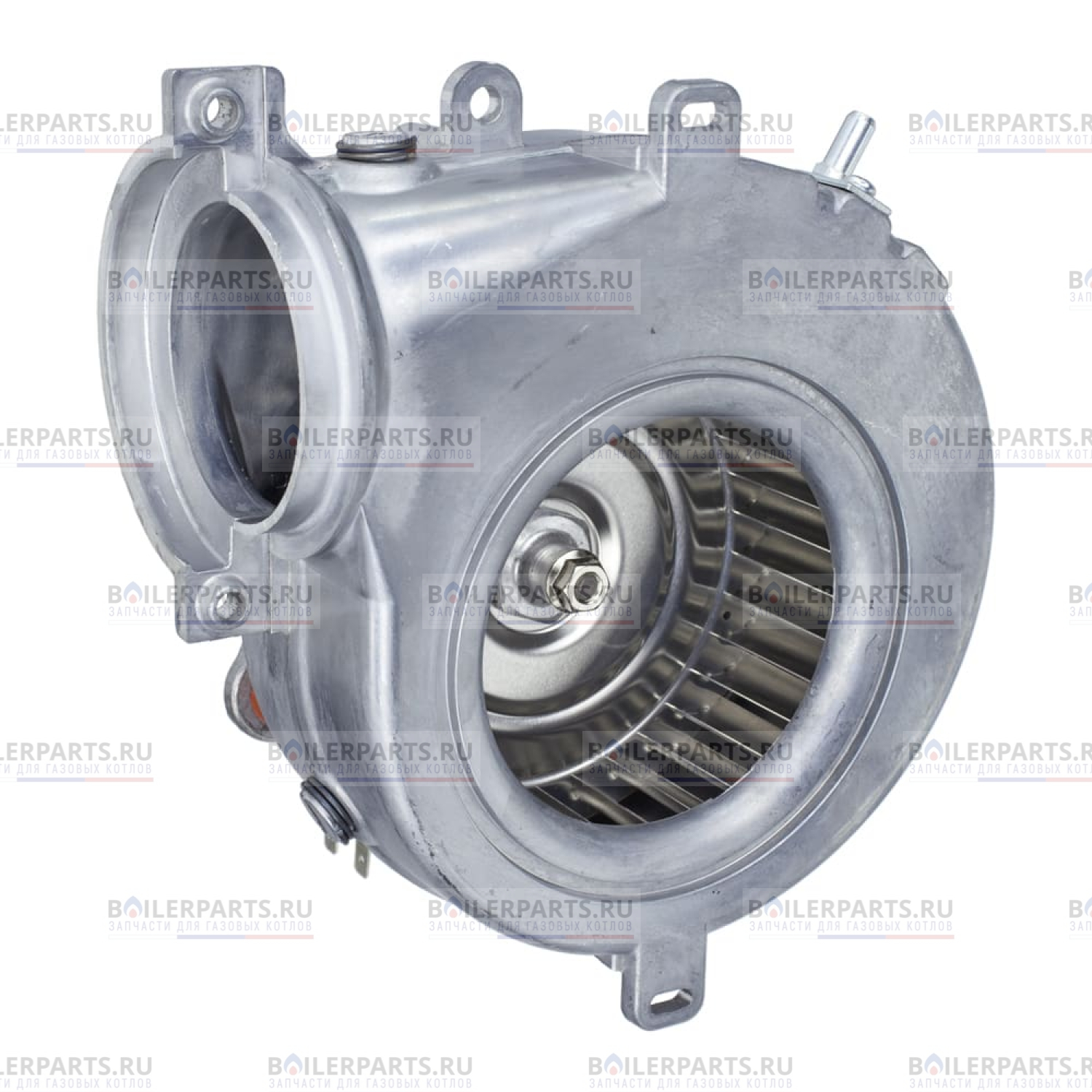

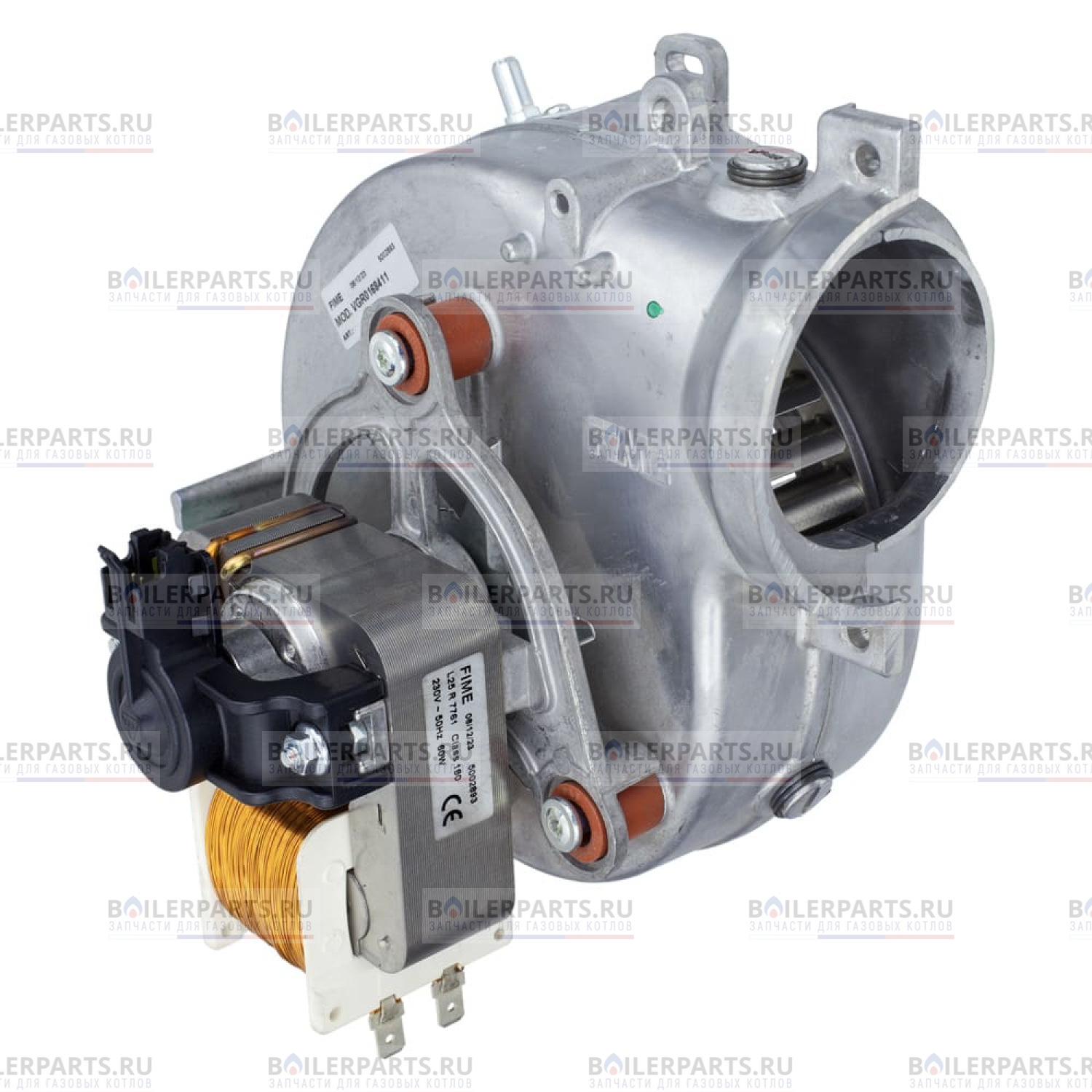

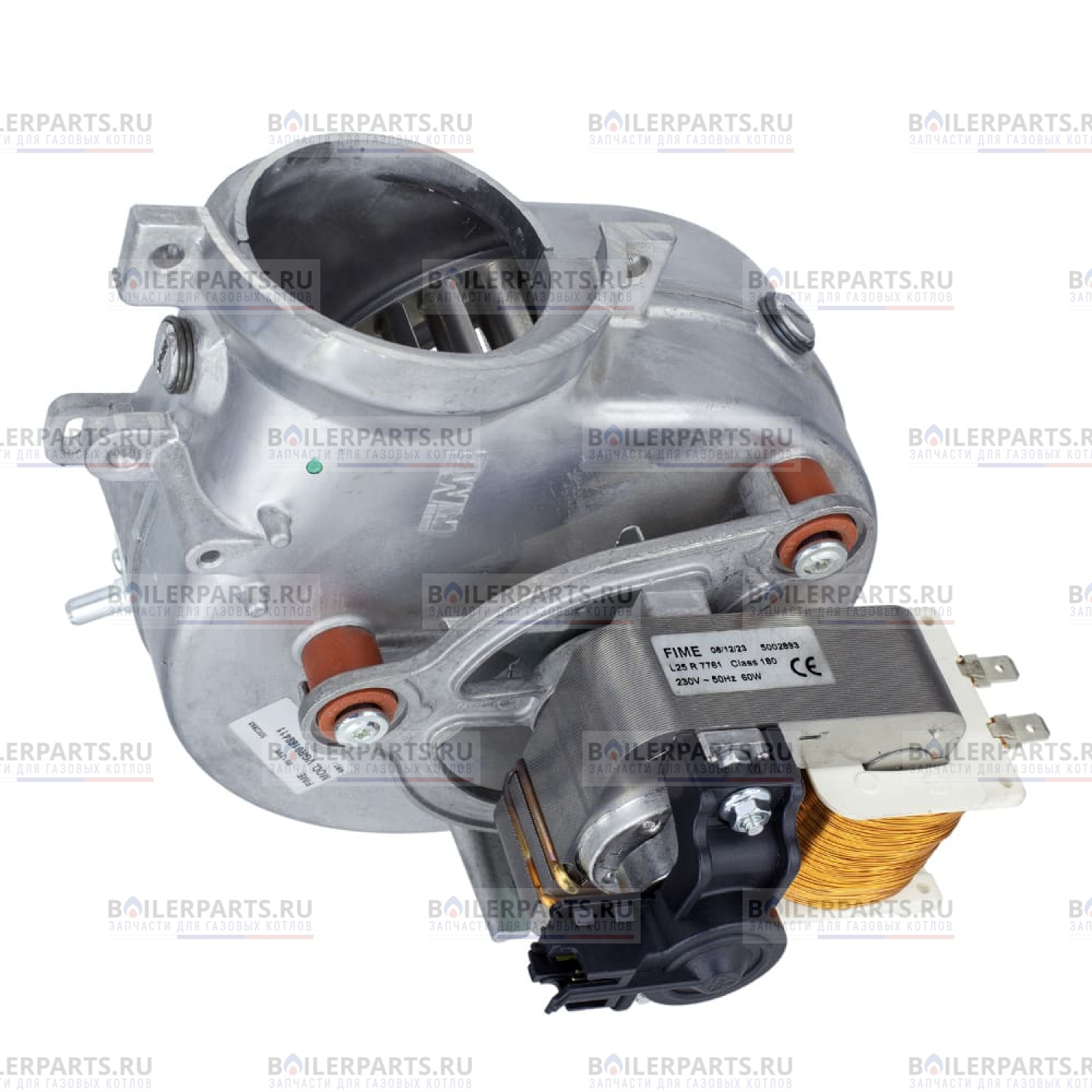

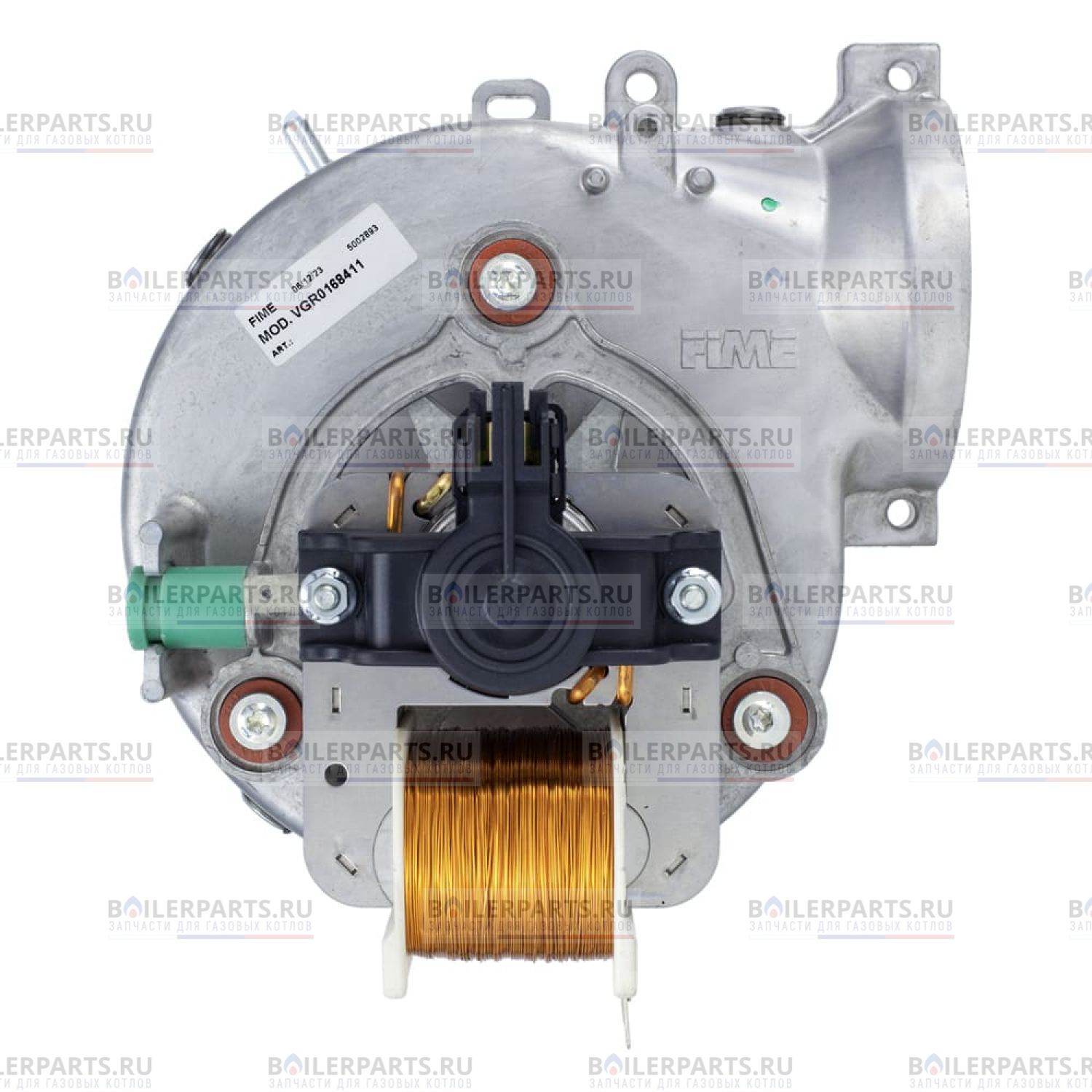

Вентилятор 47W ARISTON FIME 65104231

Вентилятор 47W для котлов Ariston 65104231
В верхней части котла расположен коллектор с двумя штуцерами для контроля температуры продуктов сгорания и воздуха и для измерения концентрации O2, CO2 и других параметров.
В котле применяется дифференциальное реле дыма на давление срабатывания:
- Выключение 74Pa/0,74mbar;
- Включение 89Pa/0,89mbar.
Первый сигнал давления подается с вентилятора на штуцер “-” прессостата.
Второй сигнал давления берется из закрытой камеры на штуцер “+” реле дыма.
Оба сигнала давления ниже атмосферного, но пневмореле является дифференциальным и регистрирует разницу между этими сигналами. Оно смонтировано в верхней части закрытой камеры и его контакты во время работы котла всегда замкнуты.
После замыкания контактов, по команде с электронной платы, вентилятор начинает вращаться со скоростью, соответствующей фазе зажигания. Для режимов горячего водоснабжения и отопления она разная. После обнаружения пламени скорость вентилятора модулируется в зависимости с тепловой нагрузки.
Скорость вращения вентилятора зависит от напряжения на модуляторе газового клапана и изменяется вместе с ним.
Контроль скорости осуществляется датчиком Холла, расположенного на роторе двигателя. Если в течение 10 секунд скорость снижается более, чем на 100 оборотов в минуту ниже минимальной величины (1750 об./мин) или плохой контакт датчика Холла, высвечивается код ошибки 6 04 и включается:
- на 40 сек пост-вентиляция на максимальной скорости;
- на 2 мин пост-циркуляция на минимальной скорости.
Скорость вращения вентилятора можно увидеть в меню 7 - параметр 18 или измерить частоту на разъеме CN07, контакты 4 и 5.
Состояние работы вентилятора можно настроить в параметре 2 22:
- 0: Модуляция;
- 1: Постоянная скорость.
Скорость вращения контролируется датчиком Холла. Как только поступает сигнал на включение, плата управления включает вентилятор. Скорость вентилятора увеличивается до тех пор, пока не замкнутся контакты реле дыма.
Перед приобретением вентилятора необходимо убедиться действительно ли проблема заключается с его работоспособностью.
Нужно проверить:
- трубку Вентури и лопасти вентилятора на загрязненность;
- проверить прессостат на замыкание контактов;
- проверить исправность реле платы управления, что контролирует работу вентилятора;
- проверить датчик Холла на работоспособность.
Основными дефектами поломки вентилятора являются: заклинивание втулки или подшипника и обрыв обмотки двигателя.
Вентилятор согласовано функционирует с прессостатом на давление срабатывания 74 Pa.
Конструкция: ось вращается на втулке вращения.
Устанавливается на следующие модели:
- Ariston Clas B 30 FF
- Ariston Clas B EVO 30 FF
- Ariston Genus 28 FF
Производитель: Ariston
Тип товара: Вентиляторы
Завод производитель имеет право менять конструкцию Вентилятора 47W для котлов Ariston 65104231 без согласования с заказчиком или владельцем оборудования, менять их внешний вид, конфигурацию и упаковку, что не влияет на их функциональные способности и на работу газового оборудования.
Гарантийный срок 6 месяцев.
