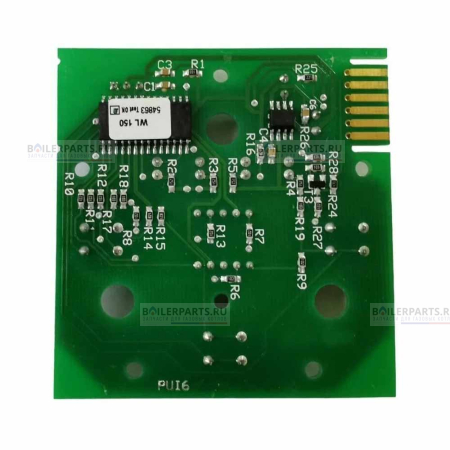

Плата дисплея PROTHERM 0020044889

Плата дисплея (плата индикатора) для котлов Protherm 0020044889
Данная плата подходит ко всем типам котла Леопард версии 17, но является прошивной, это означает, что ее можно настроить только один раз и только к одному типу котла. Правильно подсоединив плату PU16 к разъемам котла, котел включается и на дисплее высвечивается один из символов соответствующей таблицы. С помощью кнопок “+” или “– ” необходимо выбрать требуемый символ и нажать кнопку Mode для подтверждения и сохранения выбранной установки.
Особенности:
- Дисплей платы находится на панели управления котла.
- Дисплей отображает температуру, давление, параметры настроек и коды ошибок котла.
На панели управления котла Protherm Leopard v.17 (Леопард версии 17) вмонтированы:
- Основной переключатель - предназначен для включения и выключения котла, а также для разблокировки автоматики в случае аварий (между включением и выключением необходимо выдерживать паузу 5 сек.);
- Светодиод давления воды - светится, когда на дисплее идет индикация давления или при отклонении давления воды рабочего диапазона;
- Светодиод температуры санитарной воды - светится, когда на дисплее идет индикация температуры хозяйственной воды или в режиме настройки санитарной воды;
- Светодиод температуры отопления - светится, когда на дисплее идет индикация температуры воды в системе отопления или в режиме настройки температуры системы отопления;
- Светодиод неисправностей - светится, когда котел неисправен;
- Кнопка (–) - предназначена для уменьшения значения параметра;
- Кнопка (+) - предназначена для увеличения значения параметров;
- Кнопка Mode - предназначена для перехода в режим индикации или в режим настроек и внесения параметров в память котла.
Устанавливается на следующие модели:
- Protherm Леопард 24 BOVR 17
- Protherm Леопард 24 BOV 17
- Protherm Леопард 24 BTVR 17
- Protherm Леопард 24 BTV 17
Производитель: Protherm
Тип товара: Платы управления
Завод производитель имеет право менять конструкцию Платы дисплея (плата индикатора) для котлов Protherm 0020044889 без согласования с заказчиком или владельцем оборудования, менять их внешний вид, конфигурацию и упаковку, что не влияет на их функциональные способности и на работу газового оборудования.
Гарантийный срок 6 месяцев.
