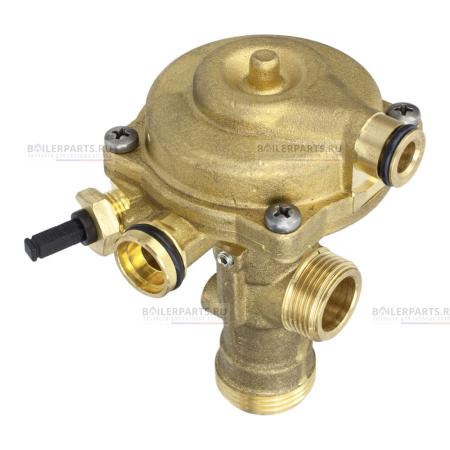

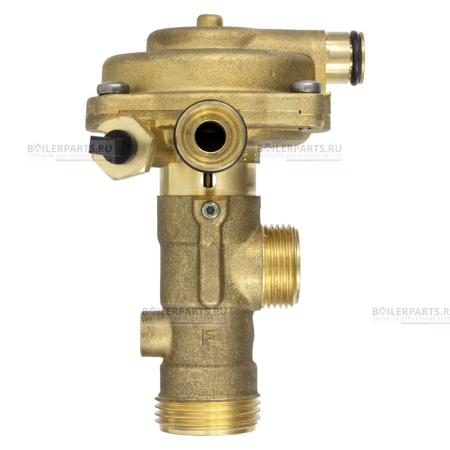

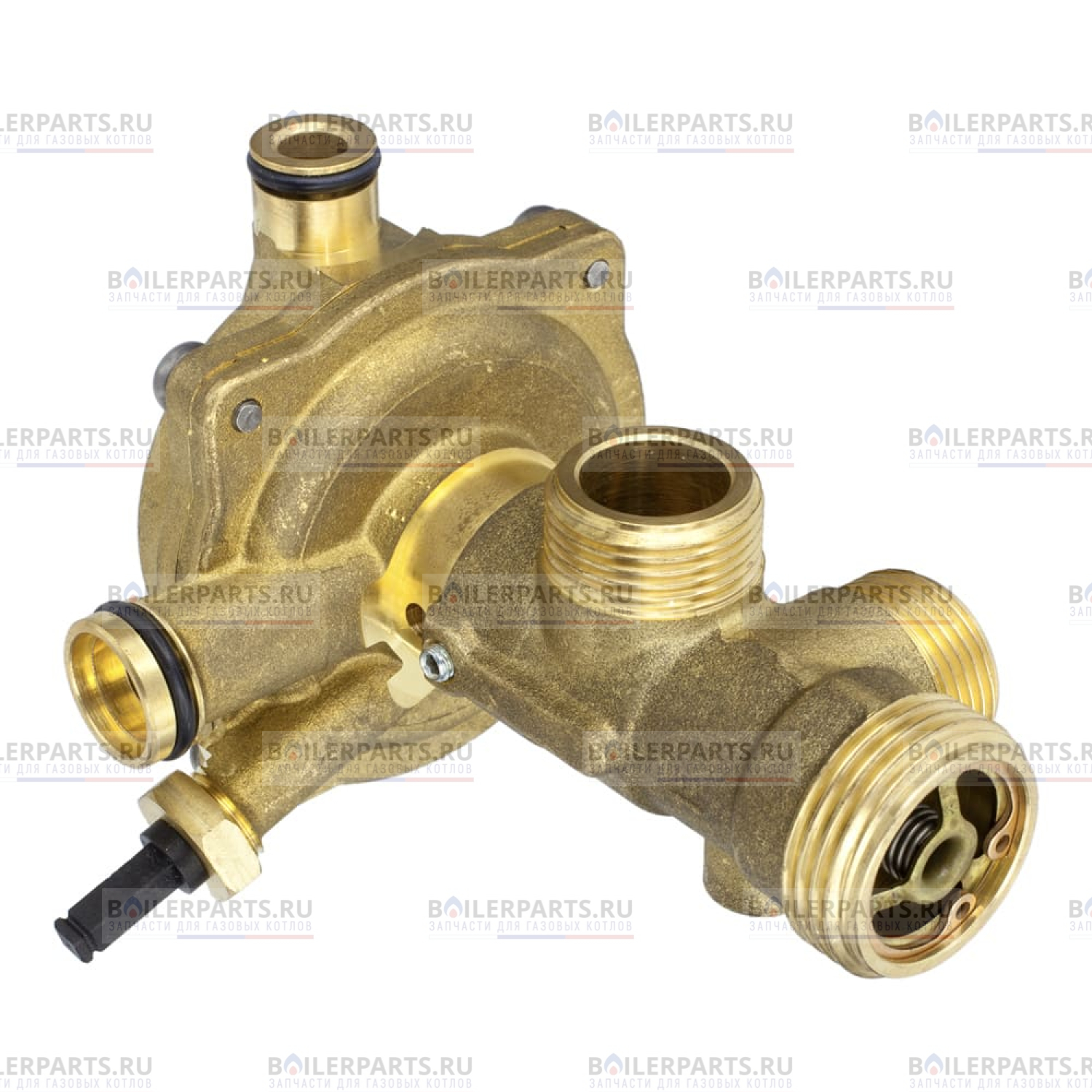

Трехходовой клапан для котлов Immergas Mini, Nobel 3.012806
Трехходовой клапан является неотъемлемой частью двухконтурных котлов и одной из основных функциональных деталей устанавливаемых в котлах Immergas и Nobel.
Устанавливается на модели котлов:
Immergas
- Nike Mini
- Eolo Mini
Nobel
- NB2-24-se
В котлах Immergas Nike Mini, Eolo Mini, Nobel установлены трехходовые клапаны производства фирмы Giannoni. На европейском рынке Giannoni присутствует с 1969 года. Благодаря внедрению и развитию высоких технологий в процессе изготовления компонентов настенных котлов и контроля выпускаемой продукции эта итальянская компания является всемирно известным брендом.
Основная функция трехходового клапана - перенаправлять потоки теплоносителя с первичного контура во вторичный, то есть переключение котловой воды с системы отопления на пластинчатый теплообменник или скоростной бойлер для подогрева санитарной воды в случае необходимости. В режиме отопления трехходовой кран Giannoni устанавливается в положение, когда вода первичного теплообменника котла направляется к радиаторам в систему отопления. Трехходовые клапаны бывают двух видов: с гидравлическим переключением клапанов и переключаемые с помощью электропривода.
Принцип работы трехходового клапана:
Трехходовой клапан Giannoni устанавливаемый в котлах Nike Mini, Eolo Mini, Nobel сконструирован с гидравлическим приводом. Рассмотрим принцип работы гидравлического клапана – схематическое изображение моноблока изображено на фото.
- При положении клапана в режиме отопления (ожидание открытия крана горячей воды) - пружина (1) давит влево на диафрагму (4) и шайбу (3), что обеспечивает через шток (5) перемещение влево клапана (2), таким образом перекрывая в этом положении циркуляцию котловой воды через пластинчатый теплообменник и открывает циркуляцию котловой воды через систему отопления. Таким образом, вода с помощью циркуляционного насоса подается в систему отопления здания.
- Положение клапана при открытом кране горячей воды - в процессе потребления горячей воды, холодная вода поступает на вход трехходового клапана. При этом создается повышенное давление с левой стороны диафрагмы (4), что заставляет переместиться ее вправо, сдавливая пружину (1), что позволяет пружине (11) переместить клапан (2) вправо. Таким образом котловая вода перенаправляется из системы отопления в пластинчатый теплообменник. При этом шток (7) опускается в углубление, что вызывает переключение микропереключателя (8) для переключения электроники на управление ГВС. После закрытия крана горячей воды трехходовой кран возвращается в исходное положение.
Конструкция и причины поломки трехходовых клапанов Giannoni:
Конструкция трехходового клапана простая, надежная и качественная. Правильная щадящая эксплуатация, своевременное обслуживание котла продлит работу трехходового крана надолго. Рассмотрим причины выхода трехходового крана Immergas, Nobel:
- Повреждение (разрыв) мембраны трехходового Immergas, Nobel - в случае попадания мелкодисперсных частиц и в результате частого включения и выключения. Срок функциональной работоспособности диафрагмы трехходового 7-9 лет. В нашем магазине Вы можете купить диафрагму резиновую Immergas, Nobel или силиконовую.
- Отложение накипи, солей, грязи на стенках трехходового приводит к его неработоспособности, в результате он не до конца открывается и клинет, не возвращается в исходное положение. Путем чистки деталей, на которых образовался налет эта проблема устраняется. Если чистку от налета и грязи невозможно произвести, в таком случае Вы можете купить ремкомплект полный трехходового или стандартный комплект для замены изношенных деталей клапана. Также в наличии ремкомплект трехходового Иммергаз с силиконовой мембраной.
- Часто выходит со строя фторопластовая втулка, в которую вмонтирован сальник – трехходовой прокапывает. При правильном извлечении второпласта есть возможность замены только манжета, если втулка не поддается извлечению без повреждения, в таком случае Вы можете купить комплект втулки трехходового крана.
- При отсутствии горячей воды не обязательно причина выхода со строя диафрагмы, также может быть причиной микропереключатель Mini Immergas.
- При образовании трещины на латунном корпусе трехходового нужна замена узла в сборе, так как латунный корпус не поставляется как отдельное комплектующие.
- При поломке крана подпитки – нужна его замена. Изначально трехходовые комплектовались пластиковыми подпиточными кранами. На данный момент у Вас есть возможность купить латунный кран подпитки котлов Mini, Nobel, который поставляется вместе в ручкой подпитки. Особенно это касается котлов Nobel, трехходовой узел которых комплектовался пластиковым китайским краном подпитки.
Производитель: Immergas
Тип товара: Трехходовые клапаны
Завод производитель имеет право менять конструкцию Трехходового клапана для котлов Immergas Mini, Nobel 3.012806 без согласования с заказчиком или владельцем оборудования, менять их внешний вид, конфигурацию и упаковку, что не влияет на их функциональные способности и на работу газового оборудования.
Гарантийный срок 6 месяцев.
